談談管道泵法蘭連接方式及匹配

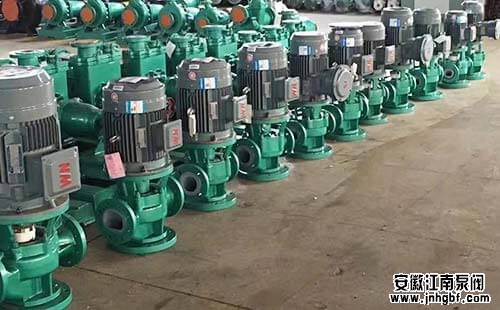

　　管道泵是單吸單級或多級離心泵的一種，屬立式結構，因其進出口在同一直線上，且進出口口徑相同，仿似一段管道，可安裝在管道的任何位置故取名為管道泵(又名增壓泵)。結構特點為單吸單級離心泵，進出口相同并在同一直線上，和軸中心線成直交，為立式泵。

　　那么管道泵需要在法蘭連接時有哪些方式呢，法蘭連接該如何匹配呢?

　　法蘭標準：國家標準GB9112-9123、機械部標準JB79-86、化工部標準HG5008-5028及石油工業部標準SYJ4，法蘭螺栓孔中心相同，JB標準和HG標準的管徑為“小外徑”，GB標準和SYJ標準為“大外徑”，使用時應注意個別規格法蘭的螺栓孔數量不同。

　　一、管道法蘭

　　1、配對法蘭規格、型號相同;與設備法蘭連接時應按其規格配對;

　　2、法蘭連接時同軸、平行，法蘭面垂直于管中心;

　　3、連接閥門時螺母放在閥件側;

　　4、水平管法蘭上面兩個螺孔保持水平、垂直管法蘭靠墻兩個螺孔與墻平行。

　　5、緊固螺栓規格相同、方向一致、螺栓露出長度為1/2螺栓直徑或與螺母齊平;

　　二、焊接連接

　　1、焊縫坡口：按規范要求坡口，一般為V型，坡口角度60-75°，組對間隙2-3mm。

　　2、焊縫組對：內壁錯邊量不宜超過壁厚的10%，且≯2mm;外壁錯邊量≯3mm。

　　三、管道焊縫錯口：焊接

　　1、不銹鋼管焊接內部充氬保護，焊后對焊縫及熱影響區進行酸洗、鈍化處理;

　　2、紫銅管釬焊不得加熱過度(650-750℃ )，焊后清除焊接接頭處殘留的熔渣等雜物;

　　3、焊縫外觀檢查無咬肉、夾渣、裂縫、飛濺等缺陷。

　　四、風管角鋼法蘭

　　1、法蘭制作應法蘭面平整、對角線長度相等、焊縫飽滿;

　　2、法蘭螺栓孔及鉚釘間距均勻且符合規范要求，法蘭四角處設螺孔;

　　3、法蘭連接時螺栓方向應統一、長度一致，螺栓材質與風管相對應;

　　4、法蘭緊固后應嚴密無泄漏，法蘭面間隙均勻，墊片不得凸入管內或突出法蘭外;

　　5、法蘭連接后螺栓無銹蝕現象。

　　中、低壓系統風管法蘭的螺栓及鉚釘孔的孔距不得大于150mm，高壓系統風管不得大于100mm。矩形風管法蘭的四角部應設有螺孔。

　　五、風管薄鋼板法蘭

　　1、法蘭應與風管垂直、貼合緊密;

　　2、風管法蘭四角處內外側涂抹密封膠密封;

　　3、法蘭四角采用螺栓固定，中間用彈簧夾或頂絲卡，間距≯150mm，外端距風管邊緣≯100mm。
